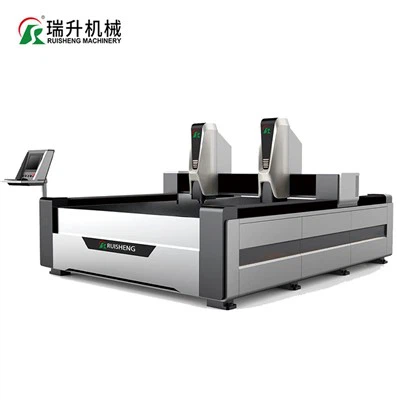

CNC gravēšanas akmens mašīna
CNC gravēšanas akmens mašīna ir augstas precizitātes rīks gravēšanai un grebšanai akmens materiāliem, piemēram, marmoram, granītam un kaļķakmenim. Tas ir aprīkots ar uzlabotām CNC sistēmām, tas nodrošina detalizētu un sarežģītu dizainu. Piemērots kapakmeņiem, pieminekļiem un dekoratīviem gabaliem, tas piedāvā efektivitāti un daudzpusību akmens apstrādē.
Tehniskais parametrs
| Produkta nosaukums | Vienība | Rs -2025-2 D | Rs -3020-2 d/3d/4d | Rs -3015 b -1 D |
| Platformas izmērs | mm | 2000×2500 | 3000×2000 | 3000×1500 |
| Barības augstums | mm | 380 | 400 | 1000 |
| Darba priekšmeta izmērs | mm | 900 × 2400 mm × 2 | 1400×1900×2/850×1900×3/650×1900×4 | 2900×1400 |
| Apstrādes ātrums | M/min | 13 | 13 | 11 |
| Vārpstas spēks | KW | 5.5-7.5 | 5.5-7.5 | 5.5-7.5 |
| Vārpstas ātrums | r/min | 6000-24000 | 6000-24000 | 6000-24000 |
| Darba spriegums | V/Hz | AC 380V/50Hz | AC 380V/50Hz | AC 380V/50Hz |
| Gravēšanas rīks | mm | 3.175/4/6/12.7 | 3.175/4/6/12.7 | 6/8/10/12/14/16 |
| Faila formāts | mm | G kods/HPGL | G kods/HPGL | G kods/HPGL |
| Pozicionēšanas precizitāte | mm | ±0.03 | ±0.03 | ±0.02 |
| Atkārtojiet pozicionēšanas precizitāti | mm | ±0.02 | ±0.02 | ±0.01 |
| Vadības sistēma | N60A | N60A | NC studija | |
| Svars | kg | 3100 | 3500 | 3200 |
| Mašīnas dimensija | mm | 3200×3700×2100 | 4300×3100×2200 | 4300×2300×2300 |
CNC gravēšanas akmens mašīnu darba princips
CNC gravēšanas akmens mašīnu darba princips ir balstīts uz datoru skaitliskās vadības (CNC) tehnoloģiju, kas ļauj precīzi un automatizētam gravējumam uz akmens materiāliem. Šeit ir detalizēts skaidrojums, kā tas darbojas:
Dizains un programmēšana
CAD/CAM programmatūra: Process sākas ar vēlamā modeļa vai dizaina projektēšanu, izmantojot programmatūru CAD (datorizēta dizaina). Pēc tam šis dizains tiek pārveidots par mašīnlasāmu formātu (piemēram, G-kodu), izmantojot CAM (datoru ražošanas) programmatūru.
Programmas ievads: G-kods tiek pārsūtīts uz CNC mašīnas vadības sistēmu, kas interpretē instrukcijas par gravēšanas procesu.
Mašīnas iestatīšana
Materiāla sagatavošana: Akmens plāksne ir droši novietota uz mašīnas darba galda. Darba galds ir paredzēts, lai akmens stingri noturētu vietā gravēšanas procesa laikā.
Instrumentu izvēle: Uz mašīnas vārpstas ir uzstādīti atbilstoši gravēšanas rīki (piemēram, biti ar dimanta galu vai karbīda griezēji). Instrumenta izvēle ir atkarīga no akmens veida un vēlamā gravēšanas dziļuma.
CNC vadības sistēma
PLC kontrole: CNC mašīna darbojas, izmantojot programmējamu loģisko kontrolieri (PLC), kas interpretē G-koda instrukcijas. PLC kontrolē mašīnas asu (x, y un z) un vārpstas ātruma kustību.
Ass kustība: Mašīnai parasti ir trīs vai vairāk asis:
X ass: Kontrolē kustību no kreisās uz labo pusi.
Y ass: Kontrolē kustību no priekšpuses.
Z-ass: Kontrolē augšup un lejupejošo kustību (gravēšanas dziļums).
Gravēšanas process
Instrumentu ceļa izpilde: CNC sistēma pārvieto vārpstu pa ieprogrammēto instrumenta ceļu, precīzi gravējot dizainu uz akmens virsmas. Vārpsts griežas ar lielu ātrumu, un griešanas instruments noņem materiālu atbilstoši dizainam.
Dzesēšana un eļļošana: Gravēšanas procesa laikā dzesēšanas sistēmu (parasti ūdeni) izmanto, lai novērstu pārkaršanu un samazinātu instrumentu nodilumu. Tas arī palīdz izskalot griešanas zonu gružus.
Drošība un uzraudzība
Drošības funkcijas: Mašīna ir aprīkota ar avārijas pieturas pogām un drošības sargiem, lai aizsargātu operatorus.
Reālā laika uzraudzība: CNC sistēma nepārtraukti uzrauga gravēšanas procesu, nodrošinot precizitāti un nosakot jebkādas novirzes vai kļūdas.
Pabeigšana un pārbaude
Galīgā pārbaude: Kad gravējums ir pabeigts, akmens plāksne tiek pārbaudīta, lai iegūtu kvalitāti un precizitāti. Tiek veikti visi nepieciešamie pieskārieni vai labojumi.
Tīrīšana un uzturēšana: Mašīna tiek iztīrīta, un instrumenti tiek pārbaudīti nodilumā. Regulāra apkope nodrošina, ka mašīna paliek optimālā stāvoklī turpmākai lietošanai.
